HXCR3316是一款外圍電路簡單的連續電流模式的降壓型 LED 恒流驅動芯片。在輸入電壓高于LED電壓時，可以有效地用于驅動一顆或者多顆串聯LED。輸出電流可調，最大可達1A。適用于 5-60V 電壓范圍的非隔離式恒流LED驅動領域。

HXCR3316內置功率開關和一個高端電流檢測電路，可以使用外部電阻設置LED平均電流，并通過PWM引腳接收PWM調光。PWM端口支持超小占空比的PWM調光，可響應小于50ns的PWM脈寬波形。單一管腳實現開/關、模擬和PWM調光。

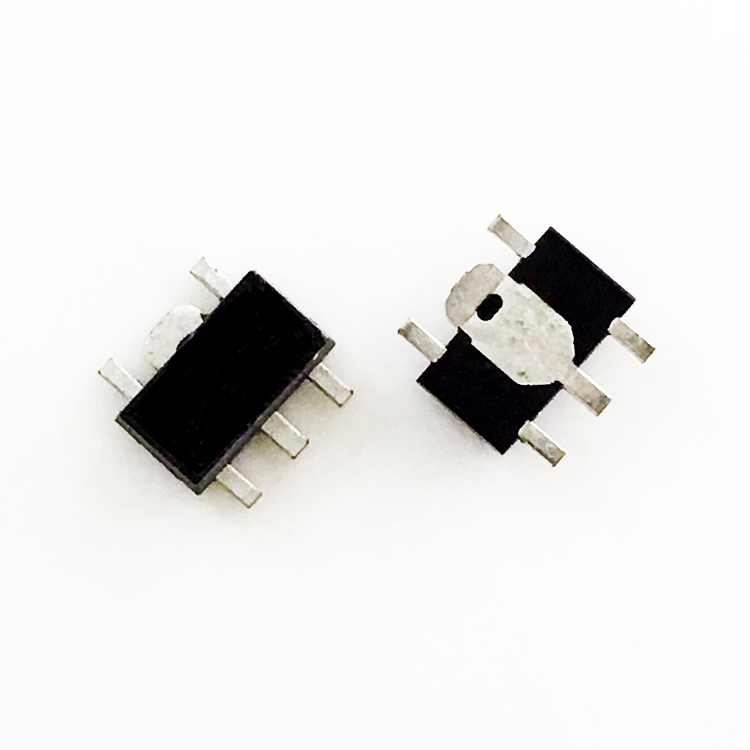

HXCR3316采用SOT89-5的標準封裝。

特性

l?寬輸入電壓范圍：5-60V

l 效率：最高可達96%

l?高達1A的恒電流輸出

l?最大1MHz開關頻率

l?平均電流工作模式

l?±5%輸出電流精度

l?單一管腳實現開/關、模擬和PWM調光

l?智能過熱調節

l?極少的外部元器件

l?封裝：SOT89-5

應用范圍

l?低壓LED射燈/低壓工業用燈/車載LED燈

l?LED備用燈/LED信號燈/LED舞臺燈

備注：C1電容可以選和陶瓷貼片電容
