產品概述![""]("/upload/image/201811/20181121220085878587_ZYCH.png")
內置MOS開關降壓恒流芯片規格書
概述
HX3228A是一款內置100V功率MOS高效率高精度開關降壓型大功率LED恒流驅動芯片。HX3228A采用固定頻率的PWM工作模式，典型工作頻率為140KHZ。
HX3228A采用了平均電流檢測模式，因此具有優異的負載調整率特性。
HX3228A集成了高低亮功能，可以通過MODE端口實現高低亮功能切換。MODE懸空或接地為高亮模式，MODE接高電平為1/2電流的半亮模式。
HX3228A內部還集成了VDD穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。
HX3228A采用ESOP8封裝，散熱片內置接SW腳。
特點
◆內置100V MOS
◆寬壓輸入范圍8-100v
◆輸出電流范圍100ma-1.5A
◆高效率，可達93%
◆工作頻率：140KHz
◆芯片供電欠電壓保護：4.1V
◆平均電流工作模式
◆智能過溫保護
◆內置VDD穩壓管
定購信息
|
定購代碼 |
外型 |
包裝(個) |
打印 |
|
HX3228A |
ESOP-8 |
3000/盤 |
HX3328aXXXX |
管腳圖
|
ESOP8腳位圖 |
序號 |
管腳 |
功能 |
|
|
1 |
GND |
接地 |
|
2 |
VDD |
芯片電源 |
|
|
3，7，8 |
NC |
懸空不接 |
|
|
4 |
SW |
開關腳，接內置MOS管漏極 |
|
|
5 |
CS |
電感電流檢測腳 |
|
|
6 |
MODE |
高低亮選擇腳 |
應用領域
◆電動自行車燈，摩托車燈
◆汽車照明
◆LED射燈
◆大功率LED照明
◆LED背光燈

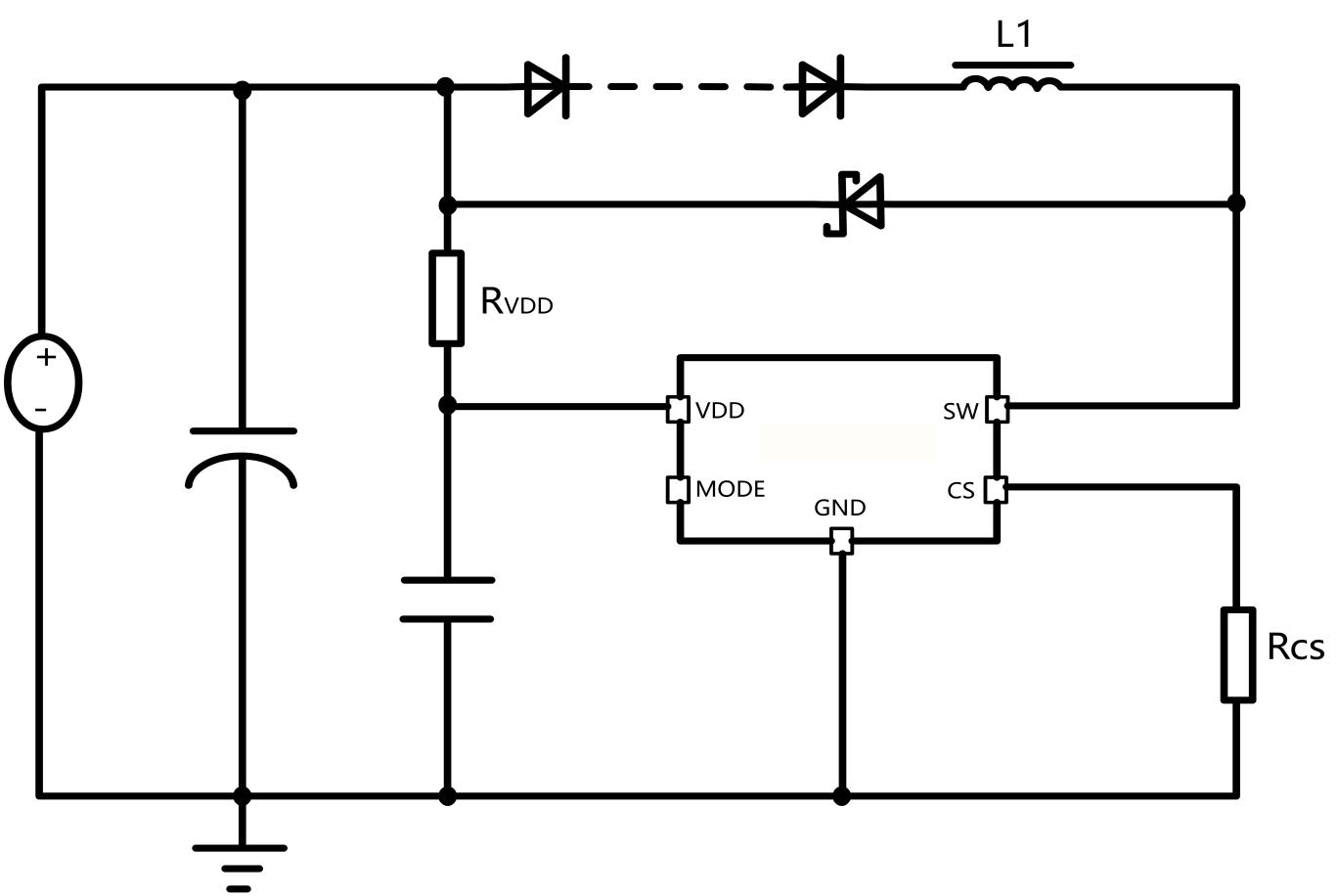

典型應用
極限參數
如無特殊說明，環境溫度為25℃
|
符號 |
描述 |
參考范圍 |
單位 |
|
VDD |
VDD端最大電壓 |
6 |
V |
|
VMAX |
MODE與CS腳電壓 |
-0.3∽VDD+0.3 |
V |
|
VSW |
SW腳的最大電壓 |
100 |
V |
|
PESOP8 |
ESOP8封裝最大功耗 |
0.8 |
W |
|
TA |
工作溫度范圍 |
-20∽85 |
℃ |
|
TSTG |
存儲溫度 |
-40∽120 |
℃ |
|
TSD |
焊接溫度范圍（時間小于30秒） |
240 |
℃ |
|
TESD |
靜電耐壓值（人體模型） |
2000 |
V |
注：極限參數超過上表中規定的工作范圍可能導至器件損壞。而工作在以上條件下可能會導致器件的可靠性。
電特性
如無特殊說明，VDD=5.5V，TA=25℃
|
參數 |
符號 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
|
電源電壓 |
|||||||
|
VDD鉗位電壓 |
VDD |
IVDD<10mA |
|
5.8 |
|
V |
|
|
欠壓保護電壓 |
VDD_UVLO |
VDD上升 |
|
4.1 |
|
V |
|
|
欠壓保護遲滯 |
VDD_HYS |
|
|
0.4 |
|
V |
|
|
電源電流 |
|||||||
|
工作電流 |
IOP |
FOP=160KHz |
|
1.8 |
|
mA |
|
|
待機輸入電流 |
IINQ |
無負載，EN為低電平 |
|
500 |
|
uA |
|
|
電流采樣 |
|||||||
|
VCS均值 |
VCS_TH |
|
192 |
200 |
208 |
mV |
|
|
工作頻率 |
|||||||
|
工作頻率 |
FS |
T |
|
140 |
|
KHZ |
|
|
MODE阻抗 |
|
||||||
|
MODE下拉電阻 |
R_DIM |
|
|
80 |
|
KOHM |
|
|
過溫保護 |
|||||||
|
過溫調節 |
OTP_TH |
|
|
140 |
|
℃ |
|
功能描述
工作原理：
HX3228A采用固定頻率的PWM工作模式，典型工作頻率為140KHZ。HX3228A采用平均電流檢測模式，因此具有優異的負載調整率特性。
輸出電流設置：
LED輸出電流采樣RCS設定：ILED=0.2/RCS
電感取值：
為保證系統的輸出恒流特性，電感電流應工作在連續模式，要求的最小電感取值為：
L1>4 x VLED x (1-(VLED/VIN)) x (Rcs/FS)
MODE腳設置:
HX3228A可通過MODE腳進行高低亮功能選擇，MODE腳懸空或接地，則工作在高亮模式，LED全亮輸出。MODE腳接VDD，則工作在低亮模式，LED輸出電流減半。
芯片布局考慮
電流檢測電阻RCS到芯片CS引腳以及GND引腳的連線需短而粗，以減少連續寄生電阻對輸出電流精度影響。
供電電阻選擇：
HX3228A通過供電電阻RVDD對芯片VDD供電：
RVDD=(VIN-VDD)/IVDD
其中VDD取決5.8V，IVDD典型取值2mA,VIN為輸入電壓。芯片內部接VDD腳的穩壓管最大鉗位電流不超過10mA,應注意RVDD的取值不超過這個，以免流入VDD的電流超過允許值，否則需外接穩壓管鉗位。
過溫保護：
當芯片溫度過高時，系統會限制輸入電流峰值，典型情況下當芯片內部溫度超過140度以上時，過溫調節開始起做用：隨溫度升高輸入峰值電流逐漸減小，從而限制輸入功率，增強系統可靠性。
PCB設計說明
1、VDD電容必須靠近芯片的Pin1、Pin2腳（電容離芯片腳不遠于1.5MM），電容的接地端必須同一面，并與GND最短距離，否則芯片會由于電容的濾波不好而造成不良。
2、GND（Pin1)腳到CS腳走線盡可能地粗、短，降低接地的寄生電阻。
3、IC底部焊盤不能與GND（pin1）相連，IC底部散熱焊盤覆銅面積越大越好，有利于IC的散熱。
4、測試時請帶上防靜電手套，除了防止靜電外，更重要是防止在上電測試過程中，人手直接碰觸PCB，造成某兩個節點短路，造成模塊工作異常引發失效或者漏電。
5、生產制程中的設備（如烙鐵、電源機）外殼需要良好的接地，防止設備的交流漏電損壞芯片。
